| ব্র্যান্ড নাম: | OUSTER |
| মডেল নম্বর: | A2fm |
| MOQ: | 1 |
| দাম: | 258-618 |
| অর্থ প্রদানের শর্তাবলী: | টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম |
| সরবরাহের ক্ষমতা: | 500 পিসি/মাস |

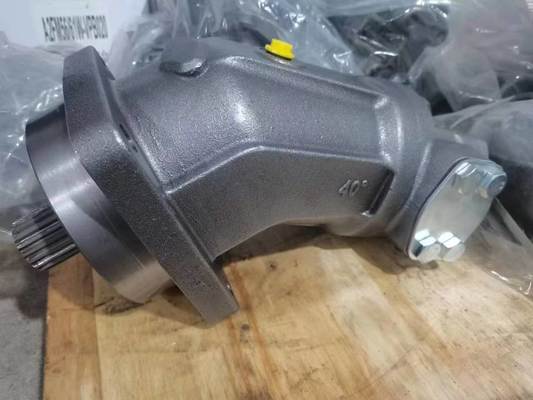

শিল্প ও প্রকৌশলের জন্য A2FM107/125/250 রেক্সরথ অক্ষীয় পিস্টন মোটর
1, পণ্য ওভারভিউ
A2FM সিরিজ হল একটি Rexroth অক্ষীয় পিস্টন মোটর যা এর স্থায়িত্ব, উচ্চ দক্ষতা এবং উচ্চ শক্তির ঘনত্বের জন্য পরিচিত। এই সিরিজের মোটর হল ক্লোজড-লুপ হাইড্রোলিক সিস্টেমের মূল শক্তি উপাদান, যা বিভিন্ন চাহিদাপূর্ণ শিল্প, প্রকৌশল এবং সামুদ্রিক ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়।
2, মূল বৈশিষ্ট্য এবং সুবিধা
1. চমৎকার শক্তি ঘনত্ব:
· একটি কমপ্যাক্ট ঝোঁকযুক্ত অক্ষ নকশা গ্রহণ করে, এটি একটি সীমিত ইনস্টলেশন স্থানের মধ্যে অত্যন্ত উচ্চ টর্ক এবং পাওয়ার আউটপুট অর্জন করে।
2. অত্যন্ত উচ্চ দক্ষতা এবং কম গতির স্থায়িত্ব:
· অপ্টিমাইজড প্লাঞ্জার এবং পোর্ট প্লেট ডিজাইন পুরো চাপ এবং অপারেটিং গতি পরিসীমা জুড়ে উচ্চ ভলিউমেট্রিক এবং যান্ত্রিক দক্ষতা নিশ্চিত করে।
· চমত্কার কম-গতির স্থায়িত্ব, অত্যন্ত কম গতিতে মসৃণ স্টার্ট-আপ এবং নন ক্রলিং অপারেশনে সক্ষম, বিশেষ করে সরাসরি বড় চাকা বা রোলার চালানোর জন্য উপযুক্ত।
3. টেকসই এবং দীর্ঘস্থায়ী:
· ভারী-শুল্ক রোলার ভারবহন নকশা অত্যন্ত উচ্চ রেডিয়াল এবং অক্ষীয় লোড সহ্য করতে পারে এবং একটি দীর্ঘ সেবা জীবন আছে.
· বলিষ্ঠ শেল গঠন এবং উচ্চ-মানের উপাদান উপাদান কঠোর কাজের অবস্থার অধীনে মোটরের উচ্চ নির্ভরযোগ্যতা এবং দীর্ঘ জীবনকাল নিশ্চিত করে।
4. ব্যাপক প্রযোজ্যতা:
· স্থানচ্যুতি পরিসীমা 5.8 সেমি ³/রেভ থেকে 500 সেমি ³/রেভ পর্যন্ত কভার করে, বিভিন্ন টর্ক এবং গতির প্রয়োজনীয়তা মেটাতে একাধিক স্পেসিফিকেশন প্রদান করে।
· কাজের চাপ উচ্চ, 400 বার একটি সর্বোচ্চ ক্রমাগত কাজের চাপ এবং 450 বারের সর্বোচ্চ চাপ।
5. নমনীয় কনফিগারেশন বিকল্প:
· আউটপুট টার্মিনালের বিভিন্ন রূপ রয়েছে: বিভিন্ন ডিভাইসের সাথে সহজে সংযোগের জন্য স্প্লাইন শ্যাফ্ট এবং ফ্ল্যাট কী শ্যাফ্ট প্রদান করে।
· ইনস্টলেশন ফ্ল্যাঞ্জ মান: বিভিন্ন আন্তর্জাতিক মান যেমন SAE, DIN, ISO, ইত্যাদি মেনে চলুন, শক্তিশালী বিনিময়যোগ্যতা সহ।
· ঐচ্ছিক সমন্বিত ফাংশন: যেমন ফ্লাশিং ভালভ, পার্কিং ব্রেক, স্পিড সেন্সর, ইত্যাদি, বিভিন্ন সিস্টেম ইন্টিগ্রেশন প্রয়োজনীয়তা মেটাতে।
6. কম শব্দ অপারেশন:
· সুনির্দিষ্ট যন্ত্র এবং অপ্টিমাইজড প্রবাহ স্পন্দন বৈশিষ্ট্য কম শব্দ মাত্রা সঙ্গে মসৃণ মোটর অপারেশন নিশ্চিত.
3, প্রযুক্তিগত পরামিতি (সাধারণ মান)
প্রকল্পের পরামিতি পরিসীমা
স্থানচ্যুতি পরিসীমা 5.8-500 সেমি ³/রেভ
400 বার পর্যন্ত কাজের চাপ রেট করা হয়েছে
সর্বোচ্চ চাপ 450 বার পর্যন্ত
সর্বোচ্চ গতি স্থানচ্যুতির উপর নির্ভর করে এবং 6000 rpm পর্যন্ত পৌঁছাতে পারে (ছোট স্থানচ্যুতি মডেল)
ভলিউম দক্ষতা ≥ 96% (সাধারণ মান)
মোট দক্ষতা ≥ 94% (সাধারণ মান)
ইনস্টলেশন ইন্টারফেস SAE, DIN, ISO স্ট্যান্ডার্ড ফ্ল্যাঞ্জ
অক্ষীয় এক্সটেনশন ফর্ম স্প্লাইন, ফ্ল্যাট কী
4, আবেদন ক্ষেত্র
A2FM হাইড্রোলিক মোটরগুলি তাদের চমৎকার কর্মক্ষমতার কারণে নিম্নলিখিত ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়:
· নির্মাণ যন্ত্রপাতি: খননকারী, ক্রেন, কংক্রিট পাম্প ট্রাক, রোলার এবং রোটারি ড্রিলিং রিগগুলির জন্য হাঁটা, ঘূর্ণায়মান এবং উত্তোলন প্রক্রিয়া।
· কৃষি যন্ত্রপাতি: কম্বাইন হারভেস্টার এবং বড় ট্রাক্টরের জন্য হাঁটা ড্রাইভ।
খনির সরঞ্জাম: ভূগর্ভস্থ লোডার, রক ড্রিলিং ট্রলি, পরিবাহক বেল্ট ড্রাইভ।
· মেরিন ইঞ্জিনিয়ারিং: ডেক যন্ত্রপাতি (যেমন অ্যাঙ্কর, উইঞ্চ), প্রোপেলার, সার্ভো।
· শিল্প অ্যাপ্লিকেশন: ইনজেকশন ছাঁচনির্মাণ মেশিন, ধাতু ডাই-কাস্টিং মেশিন, রাবার যন্ত্রপাতি, কয়েলিং মেশিন।
5, ঐচ্ছিক বৈশিষ্ট্য এবং আনুষাঙ্গিক
আরও জটিল অ্যাপ্লিকেশনগুলির সাথে খাপ খাইয়ে নিতে, A2FM মোটরগুলি একাধিক বিকল্প অফার করে:
· পার্কিং ব্রেক: নিরাপদ পার্কিং এবং পার্কিংয়ের জন্য ব্যবহৃত একটি সমন্বিত মাল্টি ডিস্ক ব্রেক।
· ফ্লাশ ভালভ: তেলের তাপমাত্রা নিয়ন্ত্রণ করতে এবং সিস্টেমের পরিচ্ছন্নতা বজায় রাখতে ক্লোজ সার্কিটে ব্যবহৃত হয়।
· গতি সেন্সর: বন্ধ লুপ গতি নিয়ন্ত্রণের জন্য গতি প্রতিক্রিয়া সংকেত প্রদান করে।
· ড্রেন পোর্ট: সুবিধাজনক পাইপলাইন লেআউটের জন্য ড্রেন পোর্টের বিভিন্ন অবস্থান নির্বাচন করা যেতে পারে।
| R900207339 | A2FM 16/61W-VBB030 |
| R909447639 | A2FM16/61W-NBB660S |
| R909610098 | A2FM16/61W-NBP040S-K |
| R909420789 | A2FM16/61W-NSB030 |
| R902193961 | A2FM16/61W-PAB030-S |
| R902211626 | A2FM16/61W-PAB030-S |
| R909429648 | A2FM16/61W-PAB030D |
| R909446652 | A2FM16/61W-PAB037 |
| R902245812 | A2FM16/61W-PAB040 |
| R902261244 | A2FM16/61W-PAB040 |
| R902030943 | A2FM16/61W-PAB040-S |
| R902239892 | A2FM16/61W-PBB030 |
| R902245865 | A2FM16/61W-PBB030 |
| R902040069 | A2FM16/61W-PBB030-S |
| R902193377 | A2FM16/61W-PBB030-S |
| R909448592 | A2FM16/61W-PBB030D |
| R902245301 | A2FM16/61W-PBB030V-Y |
| R902237339 | A2FM16/61W-PBB040 |
| R909411111 | A2FM16/61W-VAB030 |
| R909429601 | A2FM16/61W-VAB030 |
| R992001013 | A2FM16/61W-VAB030 |
| R992000654 | A2FM16/61W-VAB030 |
| R902193383 | A2FM16/61W-VAB030 |
| R902222129 | A2FM16/61W-VAB030 |
| R902193912 | A2FM16/61W-VAB030 |
| R902197742 | A2FM16/61W-VAB030 |
| R902197987 | A2FM16/61W-VAB030 |
| R902197588 | A2FM16/61W-VAB030 |
| R902193599 | A2FM16/61W-VAB030 |
| R902197843 | A2FM16/61W-VAB030 |
| R902197737 | A2FM16/61W-VAB030 |
| R902231437 | A2FM16/61W-VAB030 |
| R902197736 | A2FM16/61W-VAB030 |
| R902201653 | A2FM16/61W-VAB030 |
| R902204884 | A2FM16/61W-VAB030 |
| R902193044 | A2FM16/61W-VAB030 |
| R902237190 | A2FM16/61W-VAB030 |
| R902233649 | A2FM16/61W-VAB030 |
| R902193536 | A2FM16/61W-VAB030 |
| R902208669 | A2FM16/61W-VAB030 |
| R902204928 | A2FM16/61W-VAB030 |
| R992001351 | A2FM16/61W-VAB030 |
| R902070881 | A2FM16/61W-VAB030-S |
| R909418876 | A2FM16/61W-VAB030-S |
| R902208972 | A2FM16/61W-VAB030-S |
| R902226147 | A2FM16/61W-VAB040 |
| R902197854 | A2FM16/61W-VAB040 |
| R902197853 | A2FM16/61W-VAB040 |
| R902197804 | A2FM16/61W-VAB040 |
| R902204856 | A2FM16/61W-VAB040 |
| R902232945 | A2FM16/61W-VAB040 |
| R902197992 | A2FM16/61W-VAB040 |
| R902197920 | A2FM16/61W-VAB040 |
| R902203378 | A2FM16/61W-VAB040 |
| R902201527 | A2FM16/61W-VAB040 |
| R902269787 | A2FM16/61W-VAB030-S |
| R902197950 | A2FM16/61W-VAB030-Y |
| R909604316 | A2FM16/61W-VAB030D |
| R902248140 | A2FM16/61W-VAB030J |
| R902237465 | A2FM16/61W-VAB030U-S |
| R902233000 | A2FM16/61W-VAB030U-S |
| R902241671 | A2FM16/61W-VAB030V-Y |
| R902235388 | A2FM16/61W-VAB030V-Y |
| R909434796 | A2FM16/61W-VAB040 |
| R909411112 | A2FM16/61W-VAB040 |
| R902197836 | A2FM16/61W-VAB040 |
| R902198028 | A2FM16/61W-VAB040 |
| R902229416 | A2FM16/61W-VAB040 |
| R902197589 | A2FM16/61W-VAB040 |
| R902197869 | A2FM16/61W-VAB040 |
| R902201661 | A2FM16/61W-VAB040 |
| R902197713 | A2FM16/61W-VAB040 |
| R902270840 | A2FM16/61W-VAB040 |
| R992001350 | A2FM16/61W-VAB040 |
| R909418877 | A2FM16/61W-VAB040-S |
| R909610152 | A2FM16/61W-VAB040-S |
| R902004327 | A2FM16/61W-VAB040-S |
| R902193766 | A2FM16/61W-VAB040-S |
| R902197808 | A2FM16/61W-VAB040-S |
| R902197972 | A2FM16/61W-VAB040-S |
| R902211963 | A2FM16/61W-VAB040-S |
| R902207180 | A2FM16/61W-VAB040-S |
| R987056707 | A2FM16/61W-VAB181 |
| R902030803 | A2FM16/61W-VAB530-S |
| R902156323 | A2FM16/61W-VAB530-S |
| R909437017 | A2FM16/61W-VABXX0-S |
| R909421118 | A2FM16/61W-VABXX0-S |
| R909426159 | A2FM16/61W-VBB030 |
| R902193378 | A2FM16/61W-VBB030 |
| R902193375 | A2FM16/61W-VBB030 |
| R902198252 | A2FM16/61W-VBB030 |
| R902197830 | A2FM16/61W-VBB030 |
| R902197746 | A2FM16/61W-VBB030 |
| R902198116 | A2FM16/61W-VBB030 |
| R902197844 | A2FM16/61W-VBB030 |
| R902245841 | A2FM16/61W-VBB030 |
| R902233590 | A2FM16/61W-VBB030 |
| R902201806 | A2FM16/61W-VBB030 |
| R902201629 | A2FM16/61W-VBB030 |
| R902198337 | A2FM16/61W-VBB030 |
| R902198228 | A2FM16/61W-VBB030 |
| R902161430 | A2FM16/61W-VBB030 |
| R902193842 | A2FM16/61W-VBB030 |
| R902193915 | A2FM16/61W-VBB030 |
| R902139848 | A2FM16/61W-VBB030 |
| R902193664 | A2FM16/61W-VBB030 |
| R902227896 | A2FM16/61W-VBB030 |
| R902198328 | A2FM16/61W-VBB030 |
| R902198217 | A2FM16/61W-VBB030 |
| R902215015 | A2FM16/61W-VBB030 |
| R902197582 | A2FM16/61W-VBB030 |
| R902233045 | A2FM16/61W-VBB030 |
| R902226353 | A2FM16/61W-VBB030 |
| R902226032 | A2FM16/61W-VBB030 |
| R902204676 | A2FM16/61W-VBB030 |
| R902208670 | A2FM16/61W-VBB030 |
| R902268668 | A2FM16/61W-VBB030 |
| R902223459 | A2FM16/61W-VBB030 |
| R902217935 | A2FM16/61W-VBB030 |
| R909448716 | A2FM16/61W-VBB030-S |
| R909422208 | A2FM16/61W-VBB030-S |
| R909418878 | A2FM16/61W-VBB030-S |
| R902193037 | A2FM16/61W-VBB030-S |
| R902160065 | A2FM16/61W-VBB030-S |
| R902160991 | A2FM16/61W-VBB030-S |
| R902193038 | A2FM16/61W-VBB030-S |
| R902270555 | A2FM16/61W-VBB030-S |
| R902197871 | A2FM16/61W-VBB030-S |
| R986110758 | A2FM16/61W-VBB030-S |
| R902270855 | A2FM16/61W-VBB030-S |
| R902090366 | A2FM16/61W-VBB030-Y |
| R902193881 | A2FM16/61W-VBB030-Y |
| R902268797 | A2FM16/61W-VBB030-Y |
| R902253737 | A2FM16/61W-VBB030V-S |
| R909411120 | A2FM16/61W-VBB040 |
| R902193353 | A2FM16/61W-VBB040 |
| R902197624 | A2FM16/61W-VBB040 |
| R909429585 | A2FM16/61W-VBB040 |
| R902193591 | A2FM16/61W-VBB040 |
| R902201551 | A2FM16/61W-VBB040 |
| R902198033 | A2FM16/61W-VBB040 |
| R902196980 | A2FM16/61W-VBB040 |
| R902245513 | A2FM16/61W-VBB040 |
| R902197819 | A2FM16/61W-VBB040 |
| R902201559 | A2FM16/61W-VBB040 |
| R902197583 | A2FM16/61W-VBB040 |
| R902197688 | A2FM16/61W-VBB040 |
| R902202311 | A2FM16/61W-VBB040 |
| R902193379 | A2FM16/61W-VBB040 |
| R902197868 | A2FM16/61W-VBB040 |
| R902261242 | A2FM16/61W-VBB040 |
| R902257837 | A2FM16/61W-VBB040 |
| R902270520 | A2FM16/61W-VBB040 |
| R902217520 | A2FM16/61W-VBB040 |
| R909448047 | A2FM16/61W-VBB040-S |
| R902038516 | A2FM16/61W-VBB040-S |
| R909418875 | A2FM16/61W-VBB040-S |
| R902156158 | A2FM16/61W-VBB040-S |
| R902245972 | A2FM16/61W-VBB040-S |
| R902153740 | A2FM16/61W-VBB040-S |
| R902232961 | A2FM16/61W-VBB040-S |
| R902215275 | A2FM16/61W-VBB040-S |
| R902255940 | A2FM16/61W-VBB040V-S |
| R902270624 | A2FM16/61W-VBB040V-S |
| R902043925 | A2FM16/61W-VBB530-S |
| R902232660 | A2FM16/61W-VBB530-Y |
| R902271243 | A2FM16/61W-VBB530V-S |
| R909610950 | A2FM16/61W-VBBXX0-S |
| R909441831 | A2FM16/61W-VBP040 |
| R909442249 | A2FM16/61W-VBP040-S |
| R902149085 | A2FM16/61W-VSB030-S |
| R902161432 | A2FM16/61W-VSB530-S |
| R902043651 | A2FM16/61W-VXB030-S |
| R902024877 | A2FM16/61W-VXB040-S |
| R909441230 | A2FM16/61W-VZB030-S |
| R902073545 | A2FM16/61W-VZB530-S |
| R902202182 | A2FM16/61W-VZB530-S |
| R902068842 | AA2FM16/61W-VSC040-S |
| R909423510 | AA2FM16/61W-VSC53 |
| R909421614 | AA2FM16/61W-VSC530 |
| R902223343 | AA2FM16/61W-VSC530 |
| R902255772 | AA2FM16/61W-VSC530 |
| R902197791 | AA2FM16/61W-VSC530 |
| R902197826 | AA2FM16/61W-VSC530 |
| R902197892 | AA2FM16/61W-VSC530 |
| R902197541 | AA2FM16/61W-VSC530 |
| R909447422 | AA2FM16/61W-VSC530-S |
| R902043875 | AA2FM16/61W-VSC530J-S |
| R909421613 | AA2FM16/61W-VBC530 |
| R902197821 | AA2FM16/61W-VBC530 |
| R902217761 | AA2FM16/61W-VBC530 |
| R902075175 | AA2FM16/61W-VBC530-S |
| R902198182 | AA2FM16/61W-VBC530-S |
| R902096710 | AA2FM16/61W-VPC530-S |
| R902191516 | AA2FM16/61W-VPC530-S |
| R902161437 | AA2FM16/61W-VPC530-S |
| R902011518 | AA2FM16/61W-VSC030-S |
A2FM REXROTH হাইড্রোলিক মোটর A2FM10/12/16/A2FM23/A2FM45/A2FM63/A2FM80/A2FM107/A2FM180/A2FM250
A2FM জলবাহী মোটর স্পেসিফিকেশন
| আকার | 10 | 12 | 16 | 23 | 28 | 32 | 45 | 56 | 63 | 80 | 90 | 107 | 125 | 160 | 180 | 200 | 250 | 355 | 500 | 710 | 1000 | |||
| স্থানচ্যুতি | ভিg | cm³ | 10.3 | 12 | 16 | 22.9 | 28.1 | 32 | 45.6 | 56.1 | 63 | 80.4 | 90 | 106.7 | 125 | 160.4 | 180 | 200 | 250 | 355 | 500 | 710 | 1000 | |
| জ্যামিতিক, প্রতি বিপ্লব | ||||||||||||||||||||||||
| নামমাত্র চাপ | পিনাম | বার | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 350 | 350 | 350 | 350 | 350 | |
| সর্বোচ্চ চাপ | পিসর্বোচ্চ | বার | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 400 | 400 | 400 | 400 | 400 | |
| সর্বোচ্চ গতি | nনাম 1) | আরপিএম | 3150 | 3150 | 3150 | 2500 | 2500 | 2500 | 2240 | 2000 | 2000 | 1800 | 1800 | 1600 | 1600 | 1450 | 1450 | 1550 | 1500 | 1320 | 1200 | 1200 | 950 | |
| nসর্বোচ্চ 2) | আরপিএম | 6000 | 6000 | 6000 | 4750 | 4750 | 4750 | 4250 | 3750 | 3750 | 3350 | 3350 | 3000 | 3000 | 2650 | 2650 | 2750 | 1800 | 1600 | 1500 | 1500 | 1200 | ||
| প্রবাহ | n এনাম | qভি | l/মিনিট | 32 | 38 | 50 | 57 | 70 | 80 | 102 | 112 | 126 | 145 | 162 | 171 | 200 | 233 | 261 | 310 | 375 | 469 | 600 | 852 | 950 |
| শক্তি | n এnomand pnom | পৃ | কিলোওয়াট | 22 | 25 | 34 | 38 | 47 | 53 | 68 | 75 | 84 | 96 | 108 | 114 | 133 | 155 | 174 | 207 | 219 | 273 | 350 | 497 | 554 |
| টর্ক৩) | পি এনাম | এম | Nm | 66 | 76 | 102 | 146 | 179 | 204 | 290 | 357 | 401 | 512 | 573 | 679 | 796 | 1021 | 1146 | 1273 | 1393 | 1978 | 2785 | 3955 | 5570 |
| ঘূর্ণমান দৃঢ়তা | গ | kNm/rad | 0.92 | 1.25 | 1.59 | 2.56 | 2.93 | 3.12 | 4.18 | ৫.৯৪ | ৬.২৫ | ৮.৭৩ | ৯.১৪ | 11.2 | 11.9 | 17.4 | 18.2 | 57.3 | 73.1 | 96.1 | 144 | 270 | 324 | |
| রোটারি গ্রুপের জন্য জড়তার মুহূর্ত | জেটিডব্লিউ |
kg·m²
|
0.0004 | 0.0004 | 0.0004 | 0.0012 | 0.0012 | 0.0012 | 0.0024 | 0.0042 | 0.0042 | 0.0072 | 0.0072 | 0.0116 | 0.0116 | 0.022 | 0.022 | 0.0353 | 0.061 | 0.102 | 0.178 | 0.55 | 0.55 | |
| সর্বোচ্চ কৌণিক ত্বরণ | rad/s² | 5000 | 5000 | 5000 | 6500 | 6500 | 6500 | 14600 | 7500 | 7500 | 6000 | 6000 | 4500 | 4500 | 3500 | 3500 | 11000 | 10000 | 8300 | 5500 | 4300 | 4500 | ||
| কেস ভলিউম | ভি | l | 0.17 | 0.17 | 0.17 | 0.2 | 0.2 | 0.2 | 0.33 | 0.45 | 0.45 | 0.55 | 0.55 | 0.8 | 0.8 | 1.1 | 1.1 | 2.7 | 2.5 | 3.5 | 4.2 | 8 | 8 | |
| ওজন (প্রায়) | মি | কেজি | 6 | 6 | 6 | 9.5 | 9.5 | 9.5 | 13.5 | 18 | 18 | 23 | 23 | 32 | 32 | 45 | 45 | 66 | 73 | 110 | 155 | 325 | 336 | |
