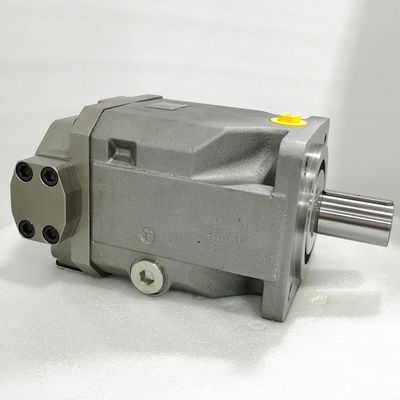

A4fo125 A4fo180 A2fo250 Pompa hydrauliczna Rexroth do przemysłowych systemów automatyki

Przegląd produktu

Seria Rexroth A4FO to wysokiej wydajności układy tłokowe o stałym przemieszczeniu ośnym przeznaczone zarówno do zastosowań pompowych, jak i silnikowych w hydraulice przemysłowej i mobilnej.

Kluczowe cechy i korzyści

· Podwójna funkcjonalność: może działać jako pompa hydrauliczna lub silnik, zapewniając elastyczność projektowania
· Wysoka gęstość mocy: kompaktowa konstrukcja zapewnia maksymalną wydajność w minimalnej przestrzeni
· Doskonała wydajność: zoptymalizowana hydraulika zapewnia wysoką wydajność objętościową i mechaniczną
· Niezawodna konstrukcja: ciężkie łożyska i utwardzone elementy zapewniają długą żywotność
· Wielokrotne konfiguracje: dostępne w różnych przemieszczeniach, typach wału i opcjach przenoszenia


Specyfikacje techniczne

· Seria: A4FO
· Typ: Przesunięcie stałe, jednostka tłokowa osiowa (pompa/silnik)
· Zakres przemieszczenia: od 28 cm3/ob. do 500 cm3/ob.
· Maksymalne ciśnienie:
· Jako pompa: do 400 barów (5,800 psi) ciągła
· Jako silnik: do 450 barów (6,500 psi)
· Zakres prędkości: do 3600 obrotów na minutę (w zależności od wielkości)
· Wydajność: >95% wydajności objętościowej
· Mocowanie: Standardowe mocowania brzytów SAE i ISO
· Opcje wału: końce wału ze splinem, kluczem lub konią

Zasada działania

A4FO działa na zasadzie oś zgiętej. Blok cylindru i wał napędowy są połączone pod stałym kątem, powodując, że tłoki odwracają się podczas obrotu jednostki.Ta stała geometria tworzy stałe przemieszczenie na obrótW przypadku stosowania jako pompy, energia mechaniczna jest konwertowana

Wnioski

Jako pompa hydrauliczna:

· Przemysłowe jednostki hydrauliczne
· Hydraulika narzędzi maszynowych
· Prasowe i wtryskowe
· Systemy hydrauliczne urządzeń mobilnych

Jako silnik hydrauliczny:

· Napędy wióry i dźwigów
· Systemy przenośników
· Napędy mikserów i mieszarków
· Napęd kołowy dla urządzeń mobilnych
· Wyroby wentylatorów i pomp

Opcje konfiguracji

· Rotacja: dostępna w kierunku wskazówek zegara lub w kierunku przeciwnym
· Porting: różne style i pozycje połączeń z portami
· Rodzaje wałów: SAE splined, DIN splined, równoległy klucz lub koniaste wały
· Połączenia odprowadzkowe: wiele możliwości odprowadzkowych dla elastycznej instalacji
· Flanki montażowe: standardowe wzory montażowe SAE i ISO

Przewodnik do wyboru

Wybierz odpowiednią jednostkę A4FO, biorąc pod uwagę:

1Typ zastosowania: Określenie, czy jest stosowany jako pompa, czy silnik
2Wymagania dotyczące przemieszczenia: obliczyć wymagany przepływ (pompa) lub moment obrotowy (silnik)
3Potrzeby ciśnienia: określić wymagania dotyczące ciśnienia roboczego i szczytowego
4Zakres prędkości: sprawdź, czy prędkość operacyjna odpowiada możliwościom jednostki.
5Wymagania dotyczące wału: Wybierz odpowiedni typ wału dla sprzężenia
6Konfiguracja montażu: potwierdzenie typu obudowy i orientacji portu

Skontaktuj się z naszymi ekspertami w dziedzinie hydrauliki, aby uzyskać zalecenia dotyczące konkretnych zastosowań.

Często zadawane pytania (FAQ)

P: Czy jednostki A4FO mogą być stosowane zarówno jako pompy, jak i silniki?
· A: Tak, A4FO jest zaprojektowany tak, aby działał skutecznie jako pompa hydrauliczna lub silnik, zapewniając doskonałą elastyczność w projektowaniu systemu.
P: Jaka jest maksymalna prędkość dla jednostek A4FO?
· A: Maksymalna prędkość zależy od wielkości przemieszczenia, wahając się od 1800 obr./min dla większych jednostek (500 cm3) do 3600 obr./min dla mniejszych jednostek (28 cm3).
P: Czy istnieją specjalne wymagania dotyczące stosowania A4FO jako silnika?
· A: W przypadku stosowania jako silnik należy wziąć pod uwagę wymagania dotyczące przepływu ścieków i zapewnić odpowiedni przepływ spłukiwania dla optymalnej żywotności łożyska.
P: Gdzie znajdę wymiary instalacji?
· A: Pełne rysunki wymiarowe są dostępne w dokumentacji produktu.
