| ชื่อแบรนด์: | OUSTER |
| เลขรุ่น: | a2fm |
| ขั้นต่ำ: | 1 |
| ราคา: | 258-618 |
| เงื่อนไขการจ่ายเงิน: | T/T, Western Union, Moneygram |
| ความสามารถในการจําหน่าย: | 500pcs/เดือน |

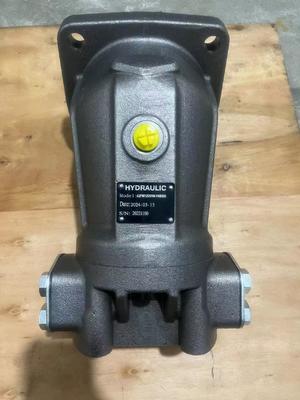

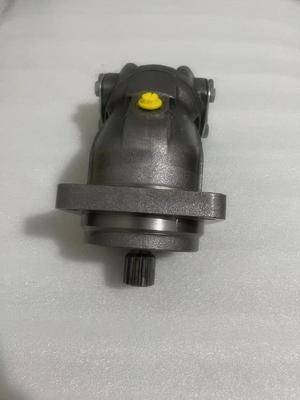

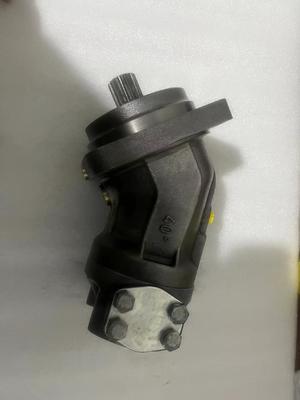

A2FM16,23,28,45,63,80,107,125,180cc REXROTH HYDRAULIC MOTOR สำหรับรถขุด
1 ภาพรวมผลิตภัณฑ์
ซีรีส์ A2FM คือมอเตอร์ลูกสูบแนวแกน Rexroth ที่ขึ้นชื่อเรื่องความทนทาน ประสิทธิภาพสูง และความหนาแน่นของกำลังสูง มอเตอร์ซีรีส์นี้เป็นส่วนประกอบกำลังหลักของระบบไฮดรอลิกแบบวงปิด ซึ่งใช้กันอย่างแพร่หลายในสาขาอุตสาหกรรม วิศวกรรม และทางทะเลที่มีความต้องการสูงต่างๆ
2 คุณสมบัติหลักและข้อดี
1. ความหนาแน่นของพลังงานที่ดีเยี่ยม:
·การนำการออกแบบแกนเอียงขนาดกะทัดรัดมาใช้ ทำให้ได้แรงบิดและกำลังที่สูงมากภายในพื้นที่การติดตั้งที่จำกัด
2. ประสิทธิภาพสูงมากและเสถียรภาพความเร็วต่ำ:
·การออกแบบลูกสูบและแผ่นพอร์ตที่ได้รับการปรับปรุงให้มีประสิทธิภาพเชิงปริมาตรและเชิงกลสูงตลอดช่วงแรงดันและความเร็วการทำงานทั้งหมด
·ความเสถียรที่ความเร็วต่ำดีเยี่ยม สามารถสตาร์ทเครื่องได้อย่างราบรื่นและไม่คลานด้วยความเร็วต่ำมาก เหมาะอย่างยิ่งสำหรับการขับเคลื่อนล้อหรือลูกกลิ้งขนาดใหญ่โดยตรง
3. ทนทานและยาวนาน:
·การออกแบบแบริ่งลูกกลิ้งสำหรับงานหนักสามารถทนต่อแรงรัศมีและแนวแกนที่สูงมากและมีอายุการใช้งานยาวนาน
·โครงสร้างเปลือกที่แข็งแรงและวัสดุส่วนประกอบคุณภาพสูงทำให้มั่นใจได้ถึงความน่าเชื่อถือสูงและอายุการใช้งานที่ยาวนานของมอเตอร์ภายใต้สภาวะการทำงานที่รุนแรง
4. การบังคับใช้ที่กว้าง:
·ช่วงการกระจัดครอบคลุมตั้งแต่ 5.8 ซม. ³/รอบ ถึง 500 ซม. ³/รอบ โดยมีข้อกำหนดหลายประการเพื่อตอบสนองความต้องการด้านแรงบิดและความเร็วที่แตกต่างกัน
· แรงดันใช้งานสูง โดยมีแรงดันใช้งานต่อเนื่องสูงสุด 400 บาร์ และแรงดันสูงสุด 450 บาร์
5. ตัวเลือกการกำหนดค่าที่ยืดหยุ่น:
·มีเทอร์มินอลเอาต์พุตหลากหลายรูปแบบ: มีเพลาร่องและเพลากุญแจแบนเพื่อให้เชื่อมต่อกับอุปกรณ์ต่างๆ ได้ง่าย
·มาตรฐานหน้าแปลนการติดตั้ง:สอดคล้องกับมาตรฐานสากลต่างๆ เช่น SAE, DIN, ISO ฯลฯ โดยมีความสามารถในการสับเปลี่ยนกันได้สูง
·ฟังก์ชันเสริมแบบรวม: เช่น วาล์วฟลัชชิ่ง เบรกจอดรถ เซ็นเซอร์ความเร็ว ฯลฯ เพื่อตอบสนองความต้องการการรวมระบบที่หลากหลาย
6. การทำงานของเสียงรบกวนต่ำ:
·การตัดเฉือนที่แม่นยำและลักษณะการเต้นเป็นจังหวะที่ปรับให้เหมาะสมช่วยให้มั่นใจได้ว่าการทำงานของมอเตอร์จะราบรื่นและมีระดับเสียงต่ำ
3 พารามิเตอร์ทางเทคนิค (ค่าทั่วไป)
ช่วงพารามิเตอร์โครงการ
ช่วงการกระจัด 5.8-500 ซม. ³/รอบ
ทนแรงดันใช้งานสูงสุด 400 บาร์
แรงดันสูงสุดถึง 450 bar
ความเร็วสูงสุดขึ้นอยู่กับการกระจัดและสามารถเข้าถึงได้ถึง 6,000 รอบต่อนาที (รุ่นกระจัดขนาดเล็ก)
ประสิทธิภาพเชิงปริมาตร ≥ 96% (ค่าทั่วไป)
ประสิทธิภาพโดยรวม ≥ 94% (ค่าทั่วไป)
ส่วนต่อประสานการติดตั้ง SAE, DIN, หน้าแปลนมาตรฐาน ISO
เส้นโค้งส่วนขยายของแกน กุญแจแบบแบน
4 ฟิลด์แอปพลิเคชัน
มอเตอร์ไฮดรอลิก A2FM ถูกนำมาใช้กันอย่างแพร่หลายในด้านต่อไปนี้เนื่องจากประสิทธิภาพที่ยอดเยี่ยม:
·เครื่องจักรในการก่อสร้าง: กลไกการเดิน การหมุน และการยกสำหรับรถขุด เครน รถปั๊มคอนกรีต ลูกกลิ้ง และแท่นขุดเจาะแบบหมุน
·เครื่องจักรกลการเกษตร: รถเกี่ยวข้าวและรถแทรกเตอร์ขนาดใหญ่แบบเดินได้
·อุปกรณ์การทำเหมือง: รถตักใต้ดิน, รถเข็นเจาะหิน, ระบบขับเคลื่อนสายพานลำเลียง
·วิศวกรรมทางทะเล: เครื่องจักรบนดาดฟ้าเรือ (เช่น พุก รอก) ใบพัด เซอร์โว
·การใช้งานทางอุตสาหกรรม: เครื่องฉีดขึ้นรูป เครื่องหล่อโลหะ เครื่องจักรยาง เครื่องขดลวด
5 คุณสมบัติเสริมและอุปกรณ์เสริม
เพื่อปรับให้เข้ากับการใช้งานที่ซับซ้อนยิ่งขึ้น มอเตอร์ A2FM มีตัวเลือกมากมาย:
·เบรกจอดรถ: ดิสก์เบรกหลายตัวในตัวที่ใช้สำหรับการจอดรถและการจอดรถอย่างปลอดภัย
·ฟลัชวาล์ว: ใช้ในวงจรปิดเพื่อช่วยควบคุมอุณหภูมิน้ำมันและรักษาความสะอาดของระบบ
·เซ็นเซอร์ความเร็ว: ให้สัญญาณตอบรับความเร็วสำหรับการควบคุมความเร็วแบบวงปิด
·พอร์ตท่อระบายน้ำ: สามารถเลือกตำแหน่งต่างๆ ของพอร์ตท่อระบายน้ำได้เพื่อให้เค้าโครงท่อสะดวก
| R900207339 | A2FM 16/61W-VBB030 |
| R909447639 | A2FM16/61W-NBB660S |
| R909610098 | A2FM16/61W-NBP040S-K |
| R909420789 | A2FM16/61W-NSB030 |
| R902193961 | A2FM16/61W-PAB030-S |
| R902211626 | A2FM16/61W-PAB030-S |
| R909429648 | A2FM16/61W-PAB030D |
| R909446652 | A2FM16/61W-PAB037 |
| R902245812 | A2FM16/61W-PAB040 |
| R902261244 | A2FM16/61W-PAB040 |
| R902030943 | A2FM16/61W-PAB040-S |
| R902239892 | A2FM16/61W-PBB030 |
| R902245865 | A2FM16/61W-PBB030 |
| R902040069 | A2FM16/61W-PBB030-S |
| R902193377 | A2FM16/61W-PBB030-S |
| R909448592 | A2FM16/61W-PBB030D |
| R902245301 | A2FM16/61W-PBB030V-Y |
| R902237339 | A2FM16/61W-PBB040 |
| R909411111 | A2FM16/61W-VAB030 |
| R909429601 | A2FM16/61W-VAB030 |
| R992001013 | A2FM16/61W-VAB030 |
| R992000654 | A2FM16/61W-VAB030 |
| R902193383 | A2FM16/61W-VAB030 |
| R902222129 | A2FM16/61W-VAB030 |
| R902193912 | A2FM16/61W-VAB030 |
| R902197742 | A2FM16/61W-VAB030 |
| R902197987 | A2FM16/61W-VAB030 |
| R902197588 | A2FM16/61W-VAB030 |
| R902193599 | A2FM16/61W-VAB030 |
| R902197843 | A2FM16/61W-VAB030 |
| R902197737 | A2FM16/61W-VAB030 |
| R902231437 | A2FM16/61W-VAB030 |
| R902197736 | A2FM16/61W-VAB030 |
| R902201653 | A2FM16/61W-VAB030 |
| R902204884 | A2FM16/61W-VAB030 |
| R902193044 | A2FM16/61W-VAB030 |
| R902237190 | A2FM16/61W-VAB030 |
| R902233649 | A2FM16/61W-VAB030 |
| R902193536 | A2FM16/61W-VAB030 |
| R902208669 | A2FM16/61W-VAB030 |
| R902204928 | A2FM16/61W-VAB030 |
| R992001351 | A2FM16/61W-VAB030 |
| R902070881 | A2FM16/61W-VAB030-S |
| R909418876 | A2FM16/61W-VAB030-S |
| R902208972 | A2FM16/61W-VAB030-S |
| R902226147 | A2FM16/61W-VAB040 |
| R902197854 | A2FM16/61W-VAB040 |
| R902197853 | A2FM16/61W-VAB040 |
| R902197804 | A2FM16/61W-VAB040 |
| R902204856 | A2FM16/61W-VAB040 |
| R902232945 | A2FM16/61W-VAB040 |
| R902197992 | A2FM16/61W-VAB040 |
| R902197920 | A2FM16/61W-VAB040 |
| R902203378 | A2FM16/61W-VAB040 |
| R902201527 | A2FM16/61W-VAB040 |
| R902269787 | A2FM16/61W-VAB030-S |
| R902197950 | A2FM16/61W-VAB030-Y |
| R909604316 | A2FM16/61W-VAB030D |
| R902248140 | A2FM16/61W-VAB030J |
| R902237465 | A2FM16/61W-VAB030U-S |
| R902233000 | A2FM16/61W-VAB030U-S |
| R902241671 | A2FM16/61W-VAB030V-Y |
| R902235388 | A2FM16/61W-VAB030V-Y |
| R909434796 | A2FM16/61W-VAB040 |
| R909411112 | A2FM16/61W-VAB040 |
| R902197836 | A2FM16/61W-VAB040 |
| R902198028 | A2FM16/61W-VAB040 |
| R902229416 | A2FM16/61W-VAB040 |
| R902197589 | A2FM16/61W-VAB040 |
| R902197869 | A2FM16/61W-VAB040 |
| R902201661 | A2FM16/61W-VAB040 |
| R902197713 | A2FM16/61W-VAB040 |
| R902270840 | A2FM16/61W-VAB040 |
| R992001350 | A2FM16/61W-VAB040 |
| R909418877 | A2FM16/61W-VAB040-S |
| R909610152 | A2FM16/61W-VAB040-S |
| R902004327 | A2FM16/61W-VAB040-S |
| R902193766 | A2FM16/61W-VAB040-S |
| R902197808 | A2FM16/61W-VAB040-S |
| R902197972 | A2FM16/61W-VAB040-S |
| R902211963 | A2FM16/61W-VAB040-S |
| R902207180 | A2FM16/61W-VAB040-S |
| R987056707 | A2FM16/61W-VAB181 |
| R902030803 | A2FM16/61W-VAB530-S |
| R902156323 | A2FM16/61W-VAB530-S |
| R909437017 | A2FM16/61W-VABXX0-S |
| R909421118 | A2FM16/61W-VABXX0-S |
| R909426159 | A2FM16/61W-VBB030 |
| R902193378 | A2FM16/61W-VBB030 |
| R902193375 | A2FM16/61W-VBB030 |
| R902198252 | A2FM16/61W-VBB030 |
| R902197830 | A2FM16/61W-VBB030 |
| R902197746 | A2FM16/61W-VBB030 |
| R902198116 | A2FM16/61W-VBB030 |
| R902197844 | A2FM16/61W-VBB030 |
| R902245841 | A2FM16/61W-VBB030 |
| R902233590 | A2FM16/61W-VBB030 |
| R902201806 | A2FM16/61W-VBB030 |
| R902201629 | A2FM16/61W-VBB030 |
| R902198337 | A2FM16/61W-VBB030 |
| R902198228 | A2FM16/61W-VBB030 |
| R902161430 | A2FM16/61W-VBB030 |
| R902193842 | A2FM16/61W-VBB030 |
| R902193915 | A2FM16/61W-VBB030 |
| R902139848 | A2FM16/61W-VBB030 |
| R902193664 | A2FM16/61W-VBB030 |
| R902227896 | A2FM16/61W-VBB030 |
| R902198328 | A2FM16/61W-VBB030 |
| R902198217 | A2FM16/61W-VBB030 |
| R902215015 | A2FM16/61W-VBB030 |
| R902197582 | A2FM16/61W-VBB030 |
| R902233045 | A2FM16/61W-VBB030 |
| R902226353 | A2FM16/61W-VBB030 |
| R902226032 | A2FM16/61W-VBB030 |
| R902204676 | A2FM16/61W-VBB030 |
| R902208670 | A2FM16/61W-VBB030 |
| R902268668 | A2FM16/61W-VBB030 |
| R902223459 | A2FM16/61W-VBB030 |
| R902217935 | A2FM16/61W-VBB030 |
| R909448716 | A2FM16/61W-VBB030-S |
| R909422208 | A2FM16/61W-VBB030-S |
| R909418878 | A2FM16/61W-VBB030-S |
| R902193037 | A2FM16/61W-VBB030-S |
| R902160065 | A2FM16/61W-VBB030-S |
| R902160991 | A2FM16/61W-VBB030-S |
| R902193038 | A2FM16/61W-VBB030-S |
| R902270555 | A2FM16/61W-VBB030-S |
| R902197871 | A2FM16/61W-VBB030-S |
| R986110758 | A2FM16/61W-VBB030-S |
| R902270855 | A2FM16/61W-VBB030-S |
| R902090366 | A2FM16/61W-VBB030-Y |
| R902193881 | A2FM16/61W-VBB030-Y |
| R902268797 | A2FM16/61W-VBB030-Y |
| R902253737 | A2FM16/61W-VBB030V-S |
| R909411120 | A2FM16/61W-VBB040 |
| R902193353 | A2FM16/61W-VBB040 |
| R902197624 | A2FM16/61W-VBB040 |
| R909429585 | A2FM16/61W-VBB040 |
| R902193591 | A2FM16/61W-VBB040 |
| R902201551 | A2FM16/61W-VBB040 |
| R902198033 | A2FM16/61W-VBB040 |
| R902196980 | A2FM16/61W-VBB040 |
| R902245513 | A2FM16/61W-VBB040 |
| R902197819 | A2FM16/61W-VBB040 |
| R902201559 | A2FM16/61W-VBB040 |
| R902197583 | A2FM16/61W-VBB040 |
| R902197688 | A2FM16/61W-VBB040 |
| R902202311 | A2FM16/61W-VBB040 |
| R902193379 | A2FM16/61W-VBB040 |
| R902197868 | A2FM16/61W-VBB040 |
| R902261242 | A2FM16/61W-VBB040 |
| R902257837 | A2FM16/61W-VBB040 |
| R902270520 | A2FM16/61W-VBB040 |
| R902217520 | A2FM16/61W-VBB040 |
| R909448047 | A2FM16/61W-VBB040-S |
| R902038516 | A2FM16/61W-VBB040-S |
| R909418875 | A2FM16/61W-VBB040-S |
| R902156158 | A2FM16/61W-VBB040-S |
| R902245972 | A2FM16/61W-VBB040-S |
| R902153740 | A2FM16/61W-VBB040-S |
| R902232961 | A2FM16/61W-VBB040-S |
| R902215275 | A2FM16/61W-VBB040-S |
| R902255940 | A2FM16/61W-VBB040V-S |
| R902270624 | A2FM16/61W-VBB040V-S |
| R902043925 | A2FM16/61W-VBB530-S |
| R902232660 | A2FM16/61W-VBB530-Y |
| R902271243 | A2FM16/61W-VBB530V-S |
| R909610950 | A2FM16/61W-VBBXX0-S |
| R909441831 | A2FM16/61W-VBP040 |
| R909442249 | A2FM16/61W-VBP040-S |
| R902149085 | A2FM16/61W-VSB030-S |
| R902161432 | A2FM16/61W-VSB530-S |
| R902043651 | A2FM16/61W-VXB030-S |
| R902024877 | A2FM16/61W-VXB040-S |
| R909441230 | A2FM16/61W-VZB030-S |
| R902073545 | A2FM16/61W-VZB530-S |
| R902202182 | A2FM16/61W-VZB530-S |
| R902068842 | AA2FM16/61W-VSC040-S |
| R909423510 | AA2FM16/61W-VSC53 |
| R909421614 | AA2FM16/61W-VSC530 |
| R902223343 | AA2FM16/61W-VSC530 |
| R902255772 | AA2FM16/61W-VSC530 |
| R902197791 | AA2FM16/61W-VSC530 |
| R902197826 | AA2FM16/61W-VSC530 |
| R902197892 | AA2FM16/61W-VSC530 |
| R902197541 | AA2FM16/61W-VSC530 |
| R909447422 | AA2FM16/61W-VSC530-S |
| R902043875 | AA2FM16/61W-VSC530J-S |
| R909421613 | AA2FM16/61W-VBC530 |
| R902197821 | AA2FM16/61W-VBC530 |
| R902217761 | AA2FM16/61W-VBC530 |
| R902075175 | AA2FM16/61W-VBC530-S |
| R902198182 | AA2FM16/61W-VBC530-S |
| R902096710 | AA2FM16/61W-VPC530-S |
| R902191516 | AA2FM16/61W-VPC530-S |
| R902161437 | AA2FM16/61W-VPC530-S |
| R902011518 | AA2FM16/61W-VSC030-S |
A2FM REXROTH มอเตอร์ไฮดรอลิก A2FM10/12/16/A2FM23/A2FM45/A2FM63/A2FM80/A2FM107/A2FM180/A2FM250
ข้อมูลจำเพาะของมอเตอร์ไฮดรอลิก A2FM
| ขนาด | 10 | 12 | 16 | 23 | 28 | 32 | 45 | 56 | 63 | 80 | 90 | 107 | 125 | 160 | 180 | 200 | 250 | 355 | 500 | 710 | 1,000 | |||
| การกระจัด | วีก | ซม.³ | 10.3 | 12 | 16 | 22.9 | 28.1 | 32 | 45.6 | 56.1 | 63 | 80.4 | 90 | 106.7 | 125 | 160.4 | 180 | 200 | 250 | 355 | 500 | 710 | 1,000 | |
| เรขาคณิตต่อการปฏิวัติ | ||||||||||||||||||||||||
| ความดันที่กำหนด | พีชื่อ | บาร์ | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 350 | 350 | 350 | 350 | 350 | |
| แรงดันสูงสุด | พีสูงสุด | บาร์ | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 400 | 400 | 400 | 400 | 400 | |
| ความเร็วสูงสุด | nชื่อ 1) | รอบต่อนาที | 3150 | 3150 | 3150 | 2500 | 2500 | 2500 | 2240 | 2000 | 2000 | 1800 | 1800 | 1600 | 1600 | 1450 | 1450 | 1550 | 1500 | 1320 | 1200 | 1200 | 950 | |
| nสูงสุด 2) | รอบต่อนาที | 6000 | 6000 | 6000 | 4750 | 4750 | 4750 | 4250 | 3750 | 3750 | 3350 | 3350 | 3000 | 3000 | 2650 | 2650 | 2750 | 1800 | 1600 | 1500 | 1500 | 1200 | ||
| ไหล | ที่ nชื่อ | ถามวี | ลิตร/นาที | 32 | 38 | 50 | 57 | 70 | 80 | 102 | 112 | 126 | 145 | 162 | 171 | 200 | 233 | 261 | 310 | 375 | 469 | 600 | 852 | 950 |
| พลัง | ที่ nโนมาน พโนม | ป | กิโลวัตต์ | 22 | 25 | 34 | 38 | 47 | 53 | 68 | 75 | 84 | 96 | 108 | 114 | 133 | 155 | 174 | 207 | 219 | 273 | 350 | 497 | 554 |
| แรงบิด3) | ที่หน้าชื่อ | ม | นิวตันเมตร | 66 | 76 | 102 | 146 | 179 | 204 | 290 | 357 | 401 | 512 | 573 | 679 | 796 | 1,021 | 1146 | 1273 | 1393 | 1978 | 2785 | 3955 | 5570 |
| ความแข็งแบบหมุน | ค | กิโลนิวตันเมตร/ราด | 0.92 | 1.25 | 1.59 | 2.56 | 2.93 | 3.12 | 4.18 | 5.94 | 6.25 | 8.73 | 9.14 | 11.2 | 11.9 | 17.4 | 18.2 | 57.3 | 73.1 | 96.1 | 144 | 270 | 324 | |
| โมเมนต์ความเฉื่อยสำหรับกลุ่มโรตารี | เจทีดับบลิว |
กก.·ตร.ม
|
0.0004 | 0.0004 | 0.0004 | 0.0012 | 0.0012 | 0.0012 | 0.0024 | 0.0042 | 0.0042 | 0.0072 | 0.0072 | 0.0116 | 0.0116 | 0.022 | 0.022 | 0.0353 | 0.061 | 0.102 | 0.178 | 0.55 | 0.55 | |
| ความเร่งเชิงมุมสูงสุด | ราด/s² | 5,000 | 5,000 | 5,000 | 6500 | 6500 | 6500 | 14600 | 7500 | 7500 | 6000 | 6000 | 4500 | 4500 | 3500 | 3500 | 11000 | 10,000 | 8300 | 5500 | 4300 | 4500 | ||
| ปริมาณกรณี | วี | ล | 0.17 | 0.17 | 0.17 | 0.2 | 0.2 | 0.2 | 0.33 | 0.45 | 0.45 | 0.55 | 0.55 | 0.8 | 0.8 | 1.1 | 1.1 | 2.7 | 2.5 | 3.5 | 4.2 | 8 | 8 | |
| น้ำหนัก (ประมาณ) | ม | กก | 6 | 6 | 6 | 9.5 | 9.5 | 9.5 | 13.5 | 18 | 18 | 23 | 23 | 32 | 32 | 45 | 45 | 66 | 73 | 110 | 155 | 325 | 336 | |
