A2FM Rexroth Axialhydraulikmotor Hochleistung für Bergbauausrüstung

A2FM REXROTH AXIALHYDRAULIKMOTOR Hohe Leistung für Bergbauausrüstung

1, Produktübersicht
Die A2FM-Serie ist ein Rexroth-Axialkolbenmotor, der für seine Langlebigkeit, hohe Effizienz und hohe Leistungsdichte bekannt ist. Diese Motorenserie ist die Kernkomponente der geschlossenen Hydrauliksysteme und wird häufig in verschiedenen anspruchsvollen Industrie-, Ingenieur- und Marinebereichen eingesetzt.
2, Hauptmerkmale und Vorteile
1. Ausgezeichnete Leistungsdichte:
·Durch die Verwendung eines kompakten Schrägachsen-Designs werden extrem hohes Drehmoment und hohe Leistungsausgabe innerhalb eines begrenzten Bauraums erreicht.
2. Extrem hoher Wirkungsgrad und Stabilität bei niedriger Drehzahl:
·Das optimierte Kolben- und Platten-Design gewährleistet einen hohen volumetrischen und mechanischen Wirkungsgrad über den gesamten Druck- und Betriebsdrehzahlbereich.
·Ausgezeichnete Stabilität bei niedriger Drehzahl, in der Lage, sanft anzufahren und ohne Kriechen bei extrem niedrigen Drehzahlen zu arbeiten, besonders geeignet für den direkten Antrieb großer Räder oder Walzen.
3. Langlebig und dauerhaft:
·Das Hochleistungs-Rollenlager-Design kann extrem hohen radialen und axialen Belastungen standhalten und hat eine lange Lebensdauer.
·Die robuste Gehäusestruktur und hochwertige Komponentenmaterialien gewährleisten die hohe Zuverlässigkeit und lange Lebensdauer des Motors unter rauen Arbeitsbedingungen.
4. Breite Anwendbarkeit:
·Der Verdrängungsbereich reicht von 5,8 cm ³/Umdrehung bis 500 cm ³/Umdrehung und bietet mehrere Spezifikationen, um unterschiedlichen Drehmoment- und Drehzahl Anforderungen gerecht zu werden.
·Der Arbeitsdruck ist hoch, mit einem maximalen Dauerbetriebsdruck von 400 bar und einem Spitzendruck von 450 bar.
5. Flexible Konfigurationsoptionen:
·Es gibt verschiedene Formen von Ausgangsanschlüssen: Bereitstellung von Keilwellen und Passfedern für eine einfache Verbindung mit verschiedenen Geräten.
·Installationsflanschstandards: Erfüllen verschiedene internationale Standards wie SAE, DIN, ISO usw. mit starker Austauschbarkeit.
·Optionale integrierte Funktionen: wie Spülventil, Feststellbremse, Drehzahlsensor usw., um vielfältigen Systemintegrationsanforderungen gerecht zu werden.
6. Geräuscharmer Betrieb:
·Präzisionsbearbeitung und optimierte Strömungspulsationsmerkmale gewährleisten einen reibungslosen Motorbetrieb mit geringem Geräuschpegel.
3, Technische Parameter (typische Werte)
Projektparameterbereich
Verdrängungsbereich 5,8-500 cm ³/Umdrehung
Nenndruck bis zu 400 bar
Spitzendruck bis zu 450 bar
Die maximale Drehzahl hängt von der Verdrängung ab und kann bis zu 6000 U/min erreichen (Modelle mit kleiner Verdrängung)
Volumetrischer Wirkungsgrad ≥ 96 % (typischer Wert)
Gesamtwirkungsgrad ≥ 94 % (typischer Wert)
Installationsschnittstelle SAE, DIN, ISO-Standardflansch
Axialer Verlängerungsform Keilwelle, Passfeder
4, Anwendungsbereiche
A2FM-Hydraulikmotoren werden aufgrund ihrer hervorragenden Leistung in folgenden Bereichen eingesetzt:
·Baumaschinen: Geh-, Dreh- und Hebemechanismen für Bagger, Kräne, Betonpumpen, Walzen und Drehbohrgeräte.
·Landmaschinen: Fahrantrieb für Mähdrescher und Großtraktoren.
·Bergbauausrüstung: Untertage-Lader, Gesteinsbohrwagen, Förderbandantrieb.
·Schiffstechnik: Deckmaschinen (wie Anker, Winden), Propeller, Servos.
·Industrielle Anwendungen: Spritzgussmaschinen, Metalldruckgussmaschinen, Gummimaschinen, Wickelmaschinen.
5, Optionale Funktionen und Zubehör
Um sich an komplexere Anwendungen anzupassen, bieten A2FM-Motoren mehrere Optionen:
·Feststellbremse: eine integrierte Mehrscheibenbremse, die zum sicheren Parken und Feststellen verwendet wird.
·Spülventil: Wird in geschlossenen Kreisläufen verwendet, um die Öltemperatur zu regeln und die Systemreinheit aufrechtzuerhalten.
·Drehzahlsensor: liefert ein Drehzahlrückmeldesignal für die Drehzahlregelung im geschlossenen Regelkreis.
·Ablaufanschluss: Verschiedene Positionen von Ablaufanschlüssen können für eine bequeme Rohrleitungsanordnung ausgewählt werden.

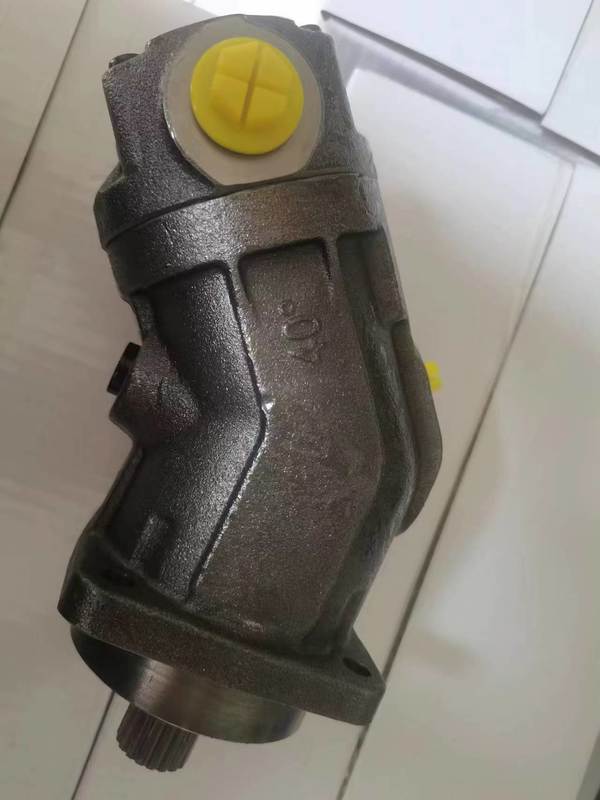

A2FM REXROTH HYDRAULIKMOTOR A2FM10/12/16/A2FM23/A2FM45/A2FM63/A2FM80/A2FM107/A2FM180/A2FM250

A2FM hydrulic motor specification
